一、名词描述：
设备：生产现场需要进行监控和数据采集的设备。
设备控制箱：进行数据采集、数据传输的硬件装置。
通讯服务器：负责与设备控制箱进行数据交互及数据存储。
上位机显示终端：通讯服务器将采集到的数据信息存储到数据库中，上位机显示终端对数据库中的数据进行分析和显示。
二、设备控制功能
1、供电电压：220V，主板有24V输出可以给传感器供电
2、通讯方式：串口 标准RS232接口、TCP/IP RJ45接口
3、DO:4路IO通断控制 (可扩展)，使用接线端子，使用继电器输出，每个DO接口可选是否带电-24V，如不带电的话可以外接其他电压来控制不同设备。
4、DI：4路计数、使用接线端子，可接干/湿接点 湿接点<30V DC（可扩展），每个DI接口可选连接带电传感器（24VNPN或PNP）或干接点通断计数功能。反映时间越快越好（可设置反应时间范围，关联到数据采集传感器的采集频率）。
5、通过发送命令开始计数，停止计数，计数清空，计数断电保存记录。可以设置计数时间间隔。
6、通过发送命令，控制继电器动作
7、2路串口接入，可获取串口数据
备注：保留数据7个工作日（每日有效运行时间、每日通电时间、每日加工数量）
没有外部电源的情况下，保留完数据后，断电（内部含有电池装置）
8、通讯频率配置参数
配置类型 | 参数 | 使用者 | 方式 |
判定为停机状态时间间隔 | 设备号、端口号、时间间隔（S） | 控制箱使用 | 初始化时，配置给控制箱 |
服务器主动发送查询命令频率 | 设备号、端口号、频率（S） | 通讯程序 | 通讯程序按频率查询控制箱 |
控制箱自动清空频率 | 设备号、端口号、时间（每天固定时间点） | 控制箱使用 | 初始化时，配置给控制箱 |
服务器主动获取历史记录频率 | 设备号、时间(固定时间点) | 通讯程序 | 通讯程序按频率查询控制箱 |
9、主动给控制箱发送命令类型
命令类型 | 参数 | 使用者 | 方式 |
上位机主动清空计数器 | 设备号、端口号、起始数量（任何数字） | 上位机 | 上位机将命令存储到指定数据表，服务器主动轮寻，并发给控制箱 |
上位机主动清空计时器 | 设备号、端口号 | 上位机 | 上位机将命令存储到指定数据表，服务器主动轮寻，并发给控制箱 |
上位机主动发送启动命令 | 设备、端口、状态 | 上位机 | 上位机将命令存储到指定数据表，服务器主动轮寻，并发给控制箱 |
上位机主动发送停止命令 | 设备、端口、状态 | 上位机 | 上位机将命令存储到指定数据表，服务器主动轮寻，并发给控制箱 |
10、控制箱采集内容：
记录设备每日有效运行时长（累计S）；
记录设备每日通电时长（累计S）；
记录设备每日加工数量（累计）；
实时发送设备通电、启动、暂停、断电时间；
控制设备启停（透传）
历史数据
11、上位机主动给控制箱发送命令流程：
1、当上位机调用程序需要给控制箱发送指令时（含所有查询、设置指令），将【上位机IP+控制箱IP+时间戳+命令字】写入到数据中【命令发送表】中；
2、TCP服务程序实时检索【命令发送表】，状态为未发送的记录，将该记录发给控制小箱，同时更新条该命令状态。TCP服务程序等待控制箱返回数据，控制小箱返回的数据要包含【上位机IP+控制箱IP+时间戳】标识，根据返回的唯一标识，更新该标识对应的【回复数据】字段。（如果超时未返回，服务程序将【回复数据】字段更新为【返回失败】）
3、上位机调用程序实时检索最新的【回复数据】字段，并进行分析显示。
所有控制命令查询均采用此种方式进行操作。
4、控制箱返回数据存储方式：TCP服务程序将控制小箱返回的数据进行原样存储。上位机调用程序根据此协议定义的规则，自行解析获取需要的数据。

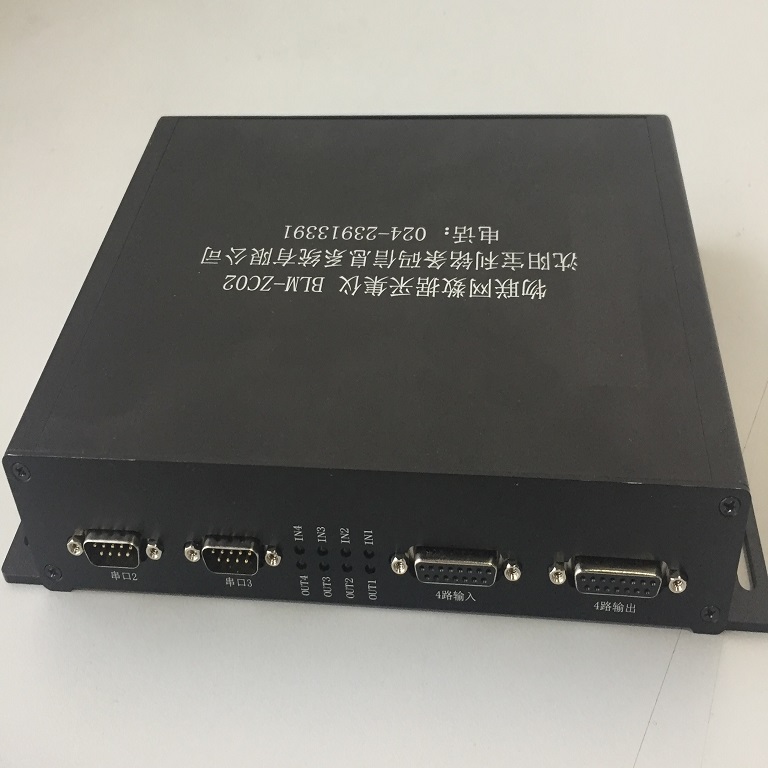

尺寸规格：241.5mm*150mm*45mm
输出：4路DO输出（可配置带24V模式）
输入：4路DI输入（带24V模式）
供电：220V
主板接口定义：
